Y型三通四通和任意角度圆管多通放样下料图解，圆管立柱常用
今天列举几种钢结构立柱常用的三四通及任意多通的放样方法，钢板放样和成品管放样类似，可忽略不计差别。

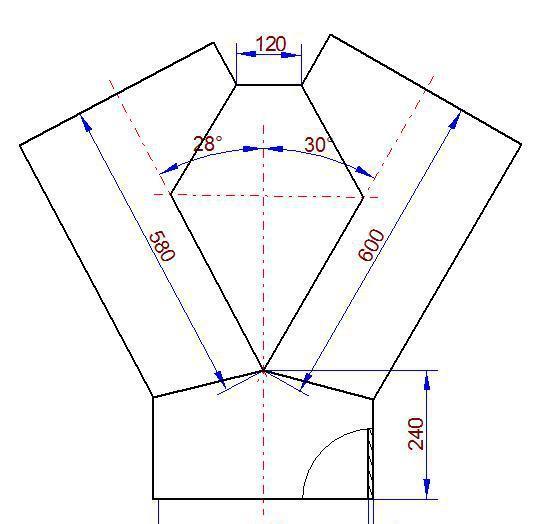

一、等径圆管带补料Y形三通放样下料
平行线法放样下料，即把整个圆管分成若干条平行线进行计算放样。所输出数据根据下料方式不同而有所不同，如果选择板材下料，则以板材的中心为直径计算展开长度和交线长度，操作者可根据展开图及相关数据直接在板材上画线下料；如选择成品管下料，则以圆管外径另加样板材料厚度为直径计算，根据相关数据在样板上下料，然后把样板包在成品管外画线下料。具体可参照展开示意图按如下方法放样：
(一)、支管1下料方法（主管2下料方法一样，仅数据不一样）：
(1)、画一直线段，长度等于S，将线段分成n等份，每份长度等于m；
(2)、过各等分点向下画线段的垂直线，以线段中点及两端为起点分别在各等分垂直线上按图依次量取ha(1)～ha(n/4+1)、hd(1)～hd(n/4+1)高度。
(3)、按图以n/4+1线为转折点分别用光滑曲线连接量取的各点，即为支管的展开图。

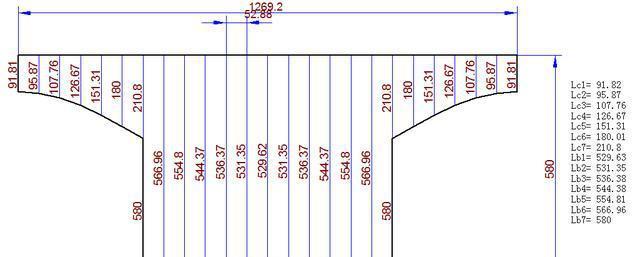

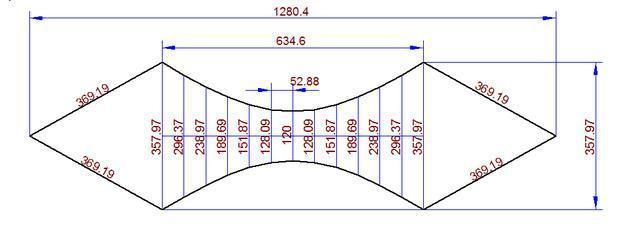

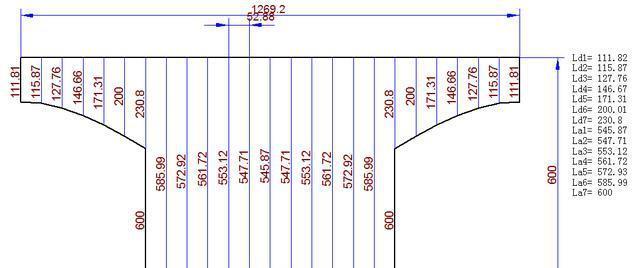

(二)、补料的下料方法：
(1)、画一直线段，长度等于S/2，将线段分成n/2等份，每份长度等于m；
(2)、按图过各等分点向线段的两边画垂直线，从线段中点向两边对称在各等分垂直线上按图依次量取ka(1)~ka(n/4+1)高度；
(3)、按图用光滑曲线连接量取的各点，即为补料圆弧板的展开图。
(4)、两块三角板尺寸相同，一条边线等于圆弧板的边线，另两条边线长度为Lx，按图以Lx为半径画弧交于一点并和圆弧板两端连线即可。

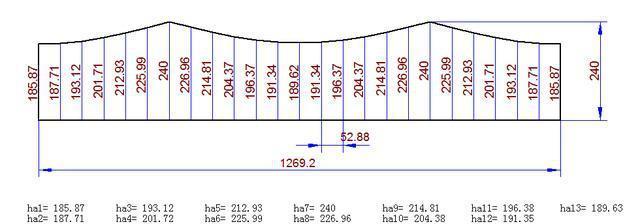

(三)、主管下料方法：
(1)、画一直线段，长度等于S，将线段分成n等份，每份长度等于m；
(2)、过各等分点向上画线段的垂直线，以线段两端为起点分别在各等分垂直线上按图依次量取ha(1)～ha(n/2+1)高度。
(3)、按图以n/4+1线为转折点分别用光滑曲线连接量取的各点，即为主管的展开图。

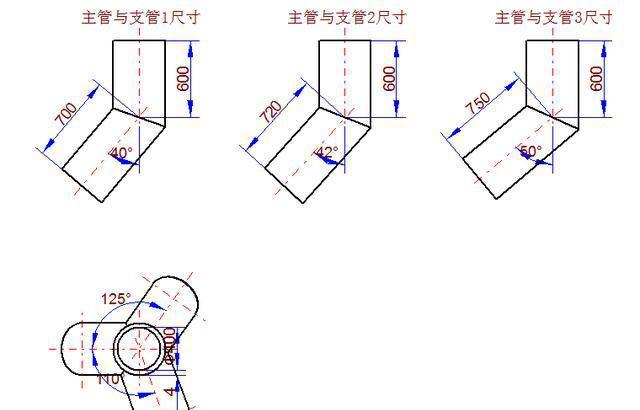

二、等径圆管不同平面四通放样下料
1、本例为四条等径圆管在不同平面相交，各管的中心线相交于一点，垂直于水平面的管为主管，其余三条为支管。主管与各支管的偏角、各支管相互间的偏角、各管的长度在一定范围内可任意变化的四通管构件。
2、展开图采用平行线法放样下料，即把整个圆管分成若干条平行线进行计算放样。所输出数据根据下料方式不同而有所不同，如果选择板材下料，则以板材的中心为直径计算展开长度和交线长度，操作者可根据展开图及相关数据直接在板材上画线下料；如选择成品管下料，则以圆管外径另加样板材料厚度为直径计算，根据相关数据在样板上下料，然后把样板包在成品管外画线下料。具体可参照展开示意图按如下方法放样：

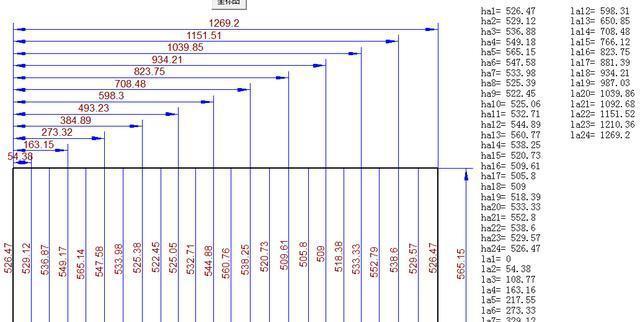

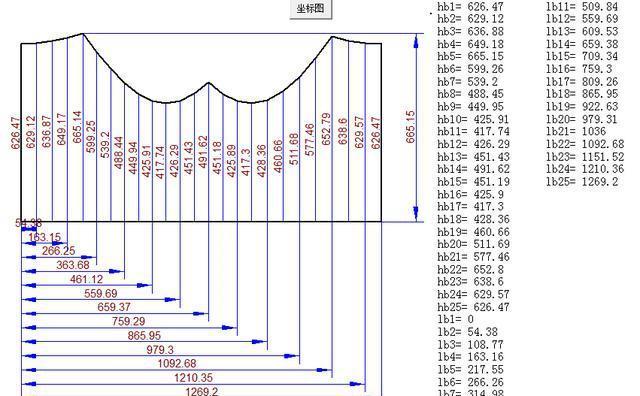

(一)、主管下料方法：
(1)、画一任意线段，长度等于S，以线段一个端点为基准，分别以La(2)～La(t)将线段分成i份；
(2)、过各等分点画线段的垂直线，在各垂直线上按图依次量取ha(1)～ha(t)长度；
(3)、按图用光滑曲线连接量取的各点，即为主管的展开图。
(二)、支管1下料方法：
(1)、画一任意线段，长度等于S，以线段一个端点为基准，分别以Lb(2)～Lb(t1)将线段分成t1份；
(2)、过各等分点画线段的垂直线，在各垂直线上按图依次量取Lb(1)～Lb(t1)长度；
(3)、按图用光滑曲线连接量取的各点，即为支管1的展开图。

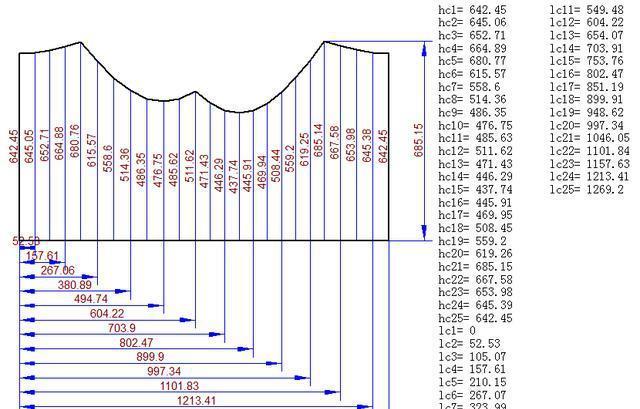

(三)、支管2下料方法：
(1)、画一任意线段，长度等于S，以线段一个端点为基准，分别以Lc(2)～Lc(t2)将线段分成t2份；
(2)、过各等分点画线段的垂直线，在各垂直线上按图依次量取Lc(1)～Lc(t2)长度；
(3)、按图用光滑曲线连接量取的各点，即为支管2的展开图。

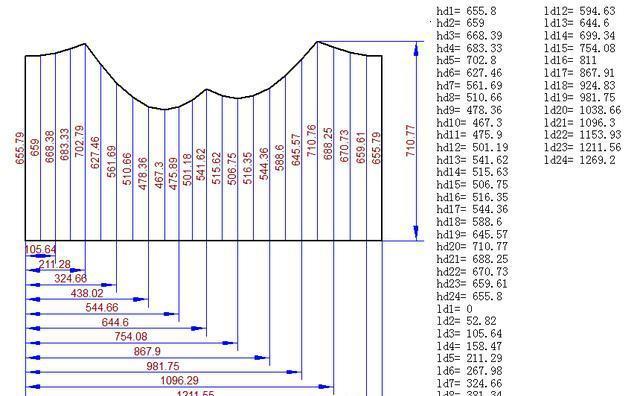

(四)、支管3下料方法：
(1)、画一任意线段，长度等于S，以线段一个端点为基准，分别以Ld(2)～Ld(t3)将线段分成t3份；
(2)、过各等分点画线段的垂直线，在各垂直线上按图依次量取Ld(1)～Ld(t3)长度；
(3)、按图用光滑曲线连接量取的各点，即为支管3的展开图。

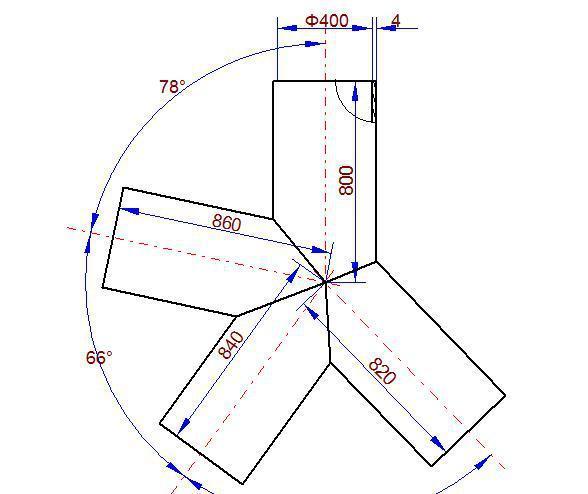

三、等径圆管同平面任意角度多通放样下料
1、本例为多条等径圆管同平面相交，各管的偏心角与长度在一定范围内可任意变化的多通管构件，管的数量可从3-6根内任意选择。
2、展开图采用平行线法放样下料，即把整个圆管分成若干条平行线进行计算放样。所输出数据根据下料方式不同而有所不同，如果选择板材下料，则以板材的中心为直径计算展开长度和交线长度，操作者可根据展开图及相关数据直接在板材上画线下料；如选择成品管下料，则以圆管外径另加样板材料厚度为直径计算，根据相关数据在样板上下料，然后把样板包在成品管外画线下料。具体可参照展开示意图按如下方法放样(各支管的下料方法一样)：

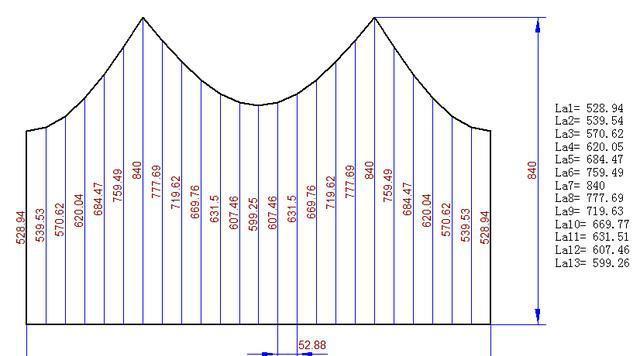

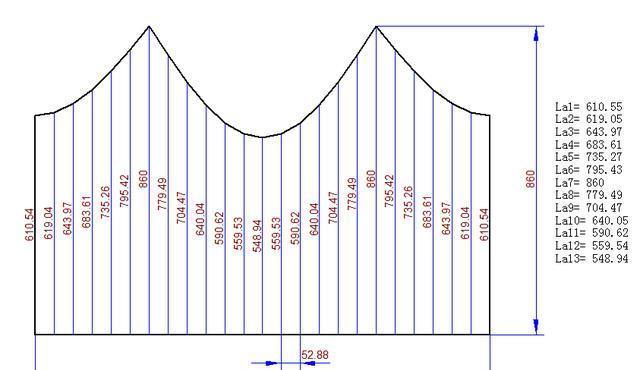

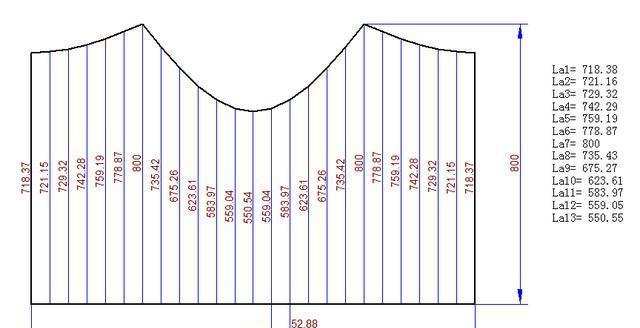

(1)、画一任意线段，长度等于S，将线段分成n等份，每份长度等于m；
(2)、过各等分点画线段的垂直线，在各垂直线上按图依次量取La(1)～La(n/2+1)长度；
(3)、按图用直线和光滑曲线连接量取的各点，即为各支管的展开图。
本文图例用《金林钣金》放样展开。
